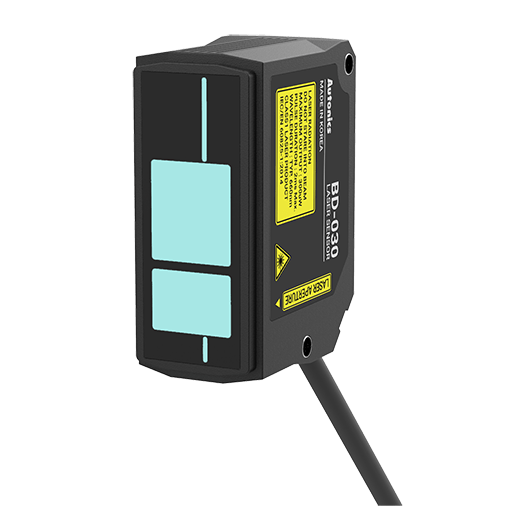

변위센서 BD Series
레이저 변위 센서 헤드&센서 앰프 유닛
| 브랜드 | Autonics |
|---|---|
| 규격 | |
| 항목명 |
- 이전글PRD Series 22.06.17
- 다음글BRQ Series 22.06.17
제품설명
주요 특징
레이저 변위 센서 BD 시리즈는 검출 대상의 색상이나 재질에 대한 영향이 적어 안정적인 변위량 측정을 통해 검출 대상의 두께, 폭, 단차, 들뜸, 굴곡, 평탄도 등의 측정이 가능합니다. 특히 센서 헤드와 센서 앰프 유닛 분리형 구조로 유지 보수가 용이하며, 상호간섭방지기능 탑재로 최대 8대의 센서 앰프 유닛을 연결하여 사용할 수 있습니다.
- 센서 헤드/센서 앰프 유닛 분리형 구조로 유지보수가 용이
- 최고 분해능 1㎛ (모델별 상이)
- 검출 대상의 색상이나 재질에 따른 영향이 적어 안정적인 측정 가능
- 최대 8대까지 센서 앰프 유닛 상호 연결
- : 상호간섭방지 기능과 채널정렬 자동 적용
- 다양한 연산기능 지원 (가산, 감산, 평균)
- 안정적인 측정을 위한 다양한 필터 기능 지원(이동 평균, 미분, 메디안)
- 감도설정(1점, 2점) 기능으로 사용자 환경에 맞는 설정 가능
- DIN-Rail, 벽면 취부 가능(단, 벽면 취부 시 부속 브라켓 활용)
- 센서 헤드부 IP67 보호 구조 실현(특허)
- 한국특허출원 10-2017-0043925
- 다양한 무빙환경에도 단선 걱정없는 연장 케이블 제공 (별매품)
기준거리
다양한 재질 검출
보호구조
상호 간섭 방지
간단한 티칭 설정
로봇형 연장 케이블
(별매품)
다양한 소재에 대한 안정적인 변위량 측정 가능
흑/백색지, SUS, 고무, PCB 등 대상 물체의 재질에 대한 영향이 적어 안정적인 검출이 가능합니다.
이동 평균, 미분, 메디안 필터 적용으로 편리한 Configuration 실현
이동 평균, 미분, 메디안 필터 적용으로 장비 노이즈 등의 변수에 따른 급격한 변위량에 대해 안정적인 보정이 가능합니다.

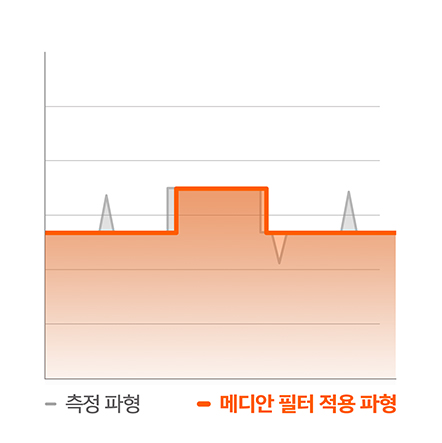

메디안 필터
돌발적으로 발생한 값의 급증을 제거합니다.

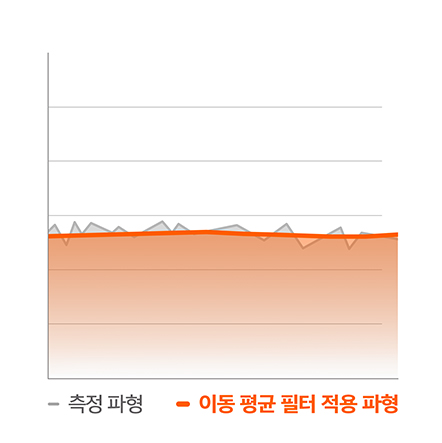

이동 평균 필터
측정값을 평균화하여 편차를 억제합니다.

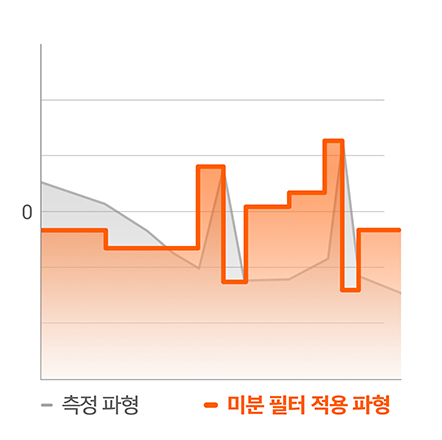

미분 필터
완만한 변화를 제외하고 급격한 변화만 검출합니다.
연산 기능 지원
OFF/ADD-AB/SUB-AB/AVG의 연산 기능을 지원합니다.
- OFF: 개별 측정으로 연산 기능 사용하지 않음.
- ADD-AB: 센서 헤드 A/B의 측정값을 가산하여 표시(두께 측정 시 사용)
- SUB-AB: 센서 헤드 A/B의 측정값을 감산하여 표시(단차/들뜸의 측정 시 사용)
- AVG: 연결된 모든 센서 헤드의 측정값을 평균화하여 표시(평탄도 측정 시 사용)
- 단, 상호 결합된 센서 앰프 유닛들로 2가지 이상의 연산 기능 사용 불가
센서 앰프 유닛 상호 연결 및 간섭방지 기능 자동 설정
상호 간섭 방지 기능으로 최대 8대의 센서 앰프 유닛을 연결하여 사용할 수 있으며, 채널 자동 정렬이 가능합니다. (단, 센서 앰프 유닛 전원은 개별 입력 필요)
무빙 환경에서도 사용 가능한 로봇형 연장 케이블 제공 (별매품)
1m, 2m, 5m, 10m를 제공해 다양한 설치 환경에 길이 제약 및 단선 걱정 없이 사용 가능합니다.
